Фотобарьеры для лифтов
|
BOREL01-S2000-16-100-D барьер оптический лифтовой Ширина барьера номинальная: 2000 мм Лифтовой | 16 лучей, разрешение 100мм | высота 16*100=1600мм | ширина 2 м | 24VDC |
BOREL01-S2000-24-50-D барьер оптический лифтовой Ширина барьера номинальная: 2000 мм Лифтовой | 24 луча, разрешение 50мм | высота 24*50=1200мм | ширина 2 м | 24VDC |
BOREL01-S2000-16-100-D оптический фотобарьер для лифтов
Оптический фотобарьер для входа в лифт (далее фотобарьер, фотозавеса, фотореверс), используется для блокирования закрытия дверей лифта, когда в проёме находится объект. При попадании объекта в проём дверей лифта, фотореверс определяет объект и подаёт сигнал для немедленного раскрытия или удержания автоматических лифтовых дверей. При нахождении объекта в проёме лифта более 15 секунд издаётся звук, сигнализирующий о наличии препятствия в двери.
Функциональное описание:

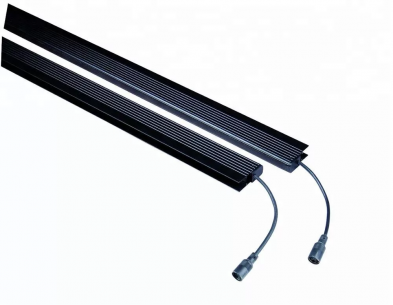

Фотореверс (фотобарьер) состоит из двух панель-стоек: многолучевой оптический приёмник и многолучевой оптический передатчик. Панель-стойки фотобарьера устанавливаются напротив друг друга, таким образом, чтобы оптические лучи от панель-стойки передатчика направлялись на панель-стойку приёмника. При появлении объекта между панель-стойками передатчика и приёмника происходит прерывание оптического потока, что приводит к срабатыванию встроенного коммутационного элемента.
Эксплуатация:
Оптические барьеры следует устанавливать и закреплять перпендикулярно движению объектов при котором обеспечивается прямая оптическая видимость между передатчиком и приёмником.

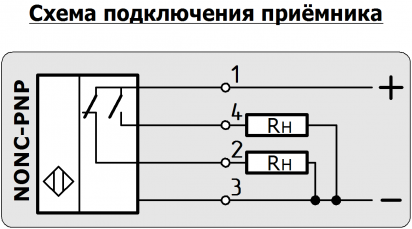

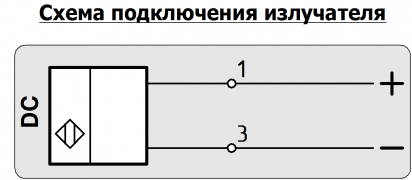

Электрическое подключение выполняется строго в соответствии со схемой подключения, приведённой в паспорте на изделие при отключенном напряжении питания.
| ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ФОТОБАРЬЕРОВ | |
| Ширина барьера номинальная | 2000 мм |
| Минимальный размер контролируемого объекта | 105 мм |
| Контролируемая высота барьера | 1600 мм |
| Количество лучей | 16 лучей |
| Разрешение | 100 мм |
| Защита от пыли | стандартная |
| Наличие виброгасителей | нет |
| Диапазон рабочих напряжений | 10…30 В [DC] |
| Номинальное напряжение питания | 24 В [DC] |
| Пульсации рабочих напряжений | не более 10% |
| Падение напряжения на приемнике | не более 2.5 В |
| Ток потребления приемника | не более 46 мА |
| Ток потребления передатчика | не более 110 мА |
| Ток нагрузки | не более 400 мА |
| Задержка срабатывания | не более 0.1 с |
| Комплексная защита приемника | есть |
| Индикация включения | есть |
| Индикация питания | есть |
| Диапазон рабочих температур | 0…+75°С |
| Степень защиты по ГОСТ 14254-96 | IP54 |
| Материал корпуса | алюминивый сплав без покрытия |
| Материал оптики | стекло акриловое |
| Способ подключения | кабель |
BOREL01-S2000-24-50-D оптический фотобарьер для лифтов
Оптический барьер для входа в лифт (далее фотобарьер, фотозавеса, фотореверс), используется для блокирования закрытия дверей лифта, когда в проёме находится объект. При попадании объекта в проём дверей лифта, фотореверс определяет объект и подаёт сигнал для немедленного раскрытия или удержания автоматических лифтовых дверей. При нахождении объекта в проёме лифта более 15 секунд издаётся звук, сигнализирующий о наличии препятствия в двери.
Функциональное описание:
Фотореверс (фотобарьер) состоит из двух панель-стоек: многолучевой оптический приёмник и многолучевой оптический передатчик. Панель-стойки фотобарьера устанавливаются напротив друг друга, таким образом, чтобы оптические лучи от панель-стойки передатчика направлялись на панель-стойку приёмника. При появлении объекта между панель-стойками передатчика и приёмника происходит прерывание оптического потока, что приводит к срабатыванию встроенного коммутационного элемента.
Эксплуатация:
Оптические барьеры следует устанавливать и закреплять перпендикулярно движению объектов при котором обеспечивается прямая оптическая видимость между передатчиком и приёмником.
Электрическое подключение выполняется строго в соответствии со схемой подключения, приведённой в паспорте на изделие при отключенном напряжении питания.
| ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ФОТОБАРЬЕРОВ | |
| Ширина барьера номинальная | 2000 мм |
| Минимальный размер контролируемого объекта | 55 мм |
| Контролируемая высота барьера | 1200 мм |
| Количество лучей | 24 луча |
| Разрешение | 50 мм |
| Защита от пыли | стандартная |
| Наличие виброгасителей | нет |
| Диапазон рабочих напряжений | 10…30 В [DC] |
| Номинальное напряжение питания | 24 В [DC] |
| Пульсации рабочих напряжений | не более 10% |
| Падение напряжения на приемнике | не более 2.5 В |
| Ток потребления приемника | не более 54 мА |
| Ток потребления передатчика | не более 150 мА |
| Ток нагрузки | не более 400 мА |
| Задержка срабатывания | не более 0.1 с |
| Комплексная защита приемника | есть |
| Индикация включения | есть |
| Индикация питания | есть |
| Диапазон рабочих температур | 0…+75°С |
| Степень защиты по ГОСТ 14254-96 | IP54 |
| Материал корпуса | алюминивый сплав без покрытия |
| Материал оптики | стекло акриловое |
| Способ подключения | кабель |
