Регуляторы для управления температурой и влажностью

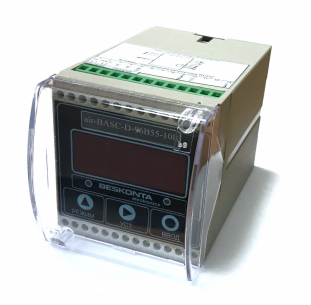

RHT-D-xxxx регулятор влажности и температуры

При помощи регулятора настраивается и поддерживается требуемый уровень температуры и влажности воздуха, путём установки максимального и минимального предела отн.влажности в % и температуры в °C (MIN и MAX). Регулятор получает от датчика сигнал о текущем значении влажности/температуры и сравнивает с установленными пределами (MIN и MAX).  В случае превышения этих пределов, в регуляторе срабатывает реле, к контактам которого следует подключать внешние приборы: нагреватели, увлажнители, осушители, вентиляторы и другие микроклиматические устройства.

Функциональное описание:
Регулятор обеспечивает:
 • Прямой и  обратный (инверсный) режим работы (обеспечивает переключающее реле).

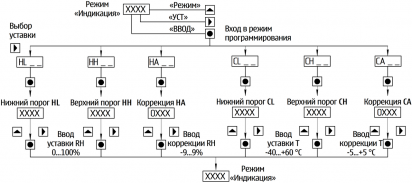

 • Задание пороговых значений уставок в указанном диапазоне.

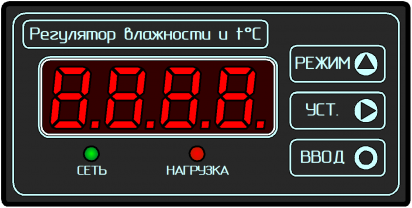

 • Отображение уставок и текущего уровня влажности и температуры на четырехразрядном светодиодном индикаторе.
 • Включение и отключение исполнительных устройств по заданному условию.
 • Сохранение при пропадании питания всех уставок, режимов работы, в энергонезависимой памяти регулятора и их восстановления при восстановлении питания.
 • Индикация неисправностей датчика. Информация о неисправностях отображается на дисплее.

Коммутация нагрузки:

Включение (выключение) нагрузки осуществляется при помощи реле в зависимости от режима работы:
– В режиме  работы «Прямой» (включение исполнительного механизма  при достижении верхнего значения уставки H (верхний порог), выключение по достижении нижнего  значения уставки L (нижний порог)). Включение  реле индицируется соответствующим светодиодом.
– В режиме  работы  «Обратный» (выключение исполнительного механизма при достижении верхнего значения уставки H (верхний порог), включение по достижении нижнего  значения уставки температуры L (нижний порог)). Включение  реле индицируется соответствующим светодиодом.

Эксплуатация:

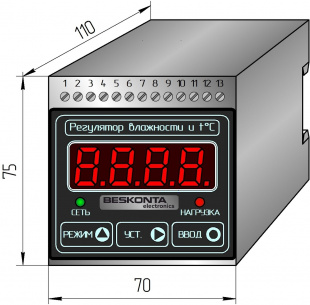

Регулятор предназначен для использования совместно с датчиками влажности. В зависимости от модели, регулятор следует устанавливать на DIN-рейку или встраивать в окно шкафа управления. Так же выпускаются настольные и настенные модификации регулятора влажности.

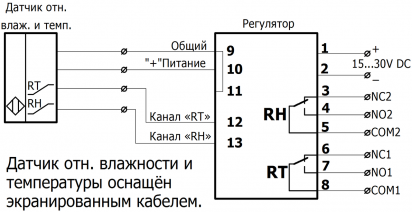

Электрическое подключение - строго в соответствии со схемой подключения, приведённой в паспорте на изделие при отключенном напряжении питания.

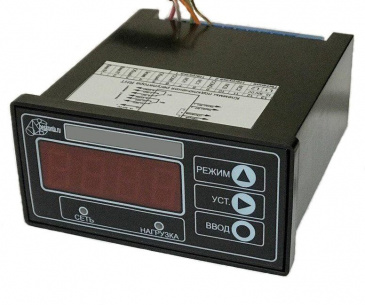

RHT-xxxx регулятор влажности и температуры

При помощи регулятора настраивается и поддерживается требуемый уровень температуры и влажности воздуха, путём установки максимального и минимального предела отн.влажности в % и температуры в °C (MIN и MAX). Регулятор получает от датчика сигнал о текущем значении влажности/температуры и сравнивает с установленными пределами (MIN и MAX).  В случае превышения этих пределов, в регуляторе срабатывает реле, к контактам которого следует подключать внешние приборы: нагреватели, увлажнители, осушители, вентиляторы и другие микроклиматические устройства.

Функциональное описание:
Регулятор обеспечивает:
 • Прямой и  обратный (инверсный) режим работы (обеспечивает переключающее реле).
 • Задание пороговых значений уставок в указанном диапазоне.

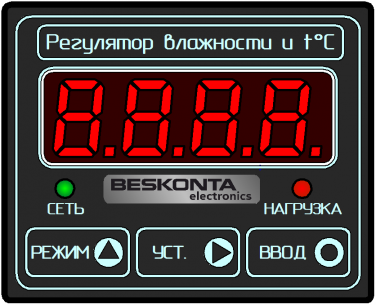

 • Отображение уставок и текущего уровня влажности и температуры на четырехразрядном светодиодном индикаторе.
 • Включение и отключение исполнительных устройств по заданному условию.
 • Сохранение при пропадании питания всех уставок, режимов работы, в энергонезависимой памяти регулятора и их восстановления при восстановлении питания.
 • Индикация неисправностей датчика. Информация о неисправностях отображается на дисплее.

Коммутация нагрузки:

Включение (выключение) нагрузки осуществляется при помощи реле в зависимости от режима работы:
– В режиме  работы «Прямой» (включение исполнительного механизма  при достижении верхнего значения уставки H (верхний порог), выключение по достижении нижнего  значения уставки L (нижний порог)). Включение  реле индицируется соответствующим светодиодом.
– В режиме  работы  «Обратный» (выключение исполнительного механизма при достижении верхнего значения уставки H (верхний порог), включение по достижении нижнего  значения уставки температуры L (нижний порог)). Включение  реле индицируется соответствующим светодиодом.

Эксплуатация:
Регулятор предназначен для использования совместно с датчиками влажности. В зависимости от модели, регулятор следует устанавливать на DIN-рейку или встраивать в окно шкафа управления. Так же выпускаются настольные и настенные модификации регулятора влажности.

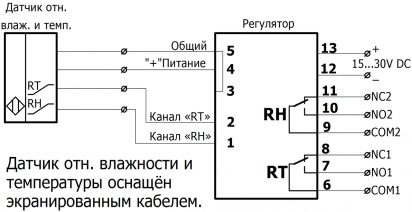

Электрическое подключение - строго в соответствии со схемой подключения, приведённой в паспорте на изделие при отключенном напряжении питания.
