Фотобарьеры с защитой от вибрации

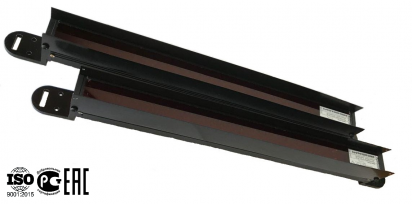

BOREV01 оптический фотобарьер

Ширина барьера номинальная: С защитой от вибрации | Ширина=2000... 10000мм | Высота= 80…1920мм | Минимальный объект=15…85мм

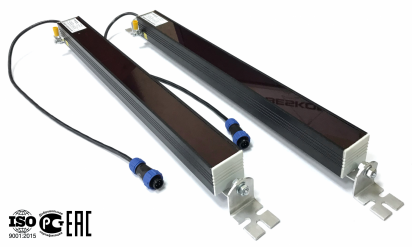

BOREV02 оптический фотобарьер

Ширина барьера номинальная: С защитой от пыли | Вибростойкие | Ширина=2000... 10000мм | Высота= 80…1920мм | Минимальный объект=15…85мм






BOREV01 оптический фотобарьер



Фотобарьер серии «BORE»  – электронное устройство промышленной безопасности, обеспечивающее ограничение доступа человека и посторонних предметов к представляющим опасность машинам, механизмам и их частям согласно нормам ГОСТ IEC 61496-1-2016.

   • Устройство относится к Типу 4(высший тип безопасности) надёжности согласно ГОСТ IEC 61496-1-2016.
   • Устройство соответствует наивысшим максимально достижимым требованиям к уровню безопасности SIL 3, SIL cl 3 и PL e согласно IEC 61508, IEC 62061 и ISO 13849-1 соответственно.
   • Устройство соответствует ТР ТС 004/2011 «О безопасности низковольтного оборудования».
   • Устройство соответствует ТР ТС 020/2011 «Электромагнитная совместимость технических средств».

Оптический барьер (завеса безопасности) применяется для контроля опасных зон на производственных площадках, где возможен случайный травмоопасный контакт человека с движущимися частями машин и механизмов, таких как:
•  прессы и штамповочные аппараты,
•  роботизированные манипуляторы,
• станки: токарные, фрезерные и другие,
• конвейеры, нории и транспортеры,
• автоматические упаковщики,
• аппараты для автоматизированной сварки,
• бурильное оборудованием и т.д.

Наибольшее распространение фотобарьеры получили в отраслях промышленности:
 -  машиностроение,
 -  металлургия,
 -  автопром,
 -  производство станков и оборудования,
 -  пищевое производство,
 -  химическая промышленность и многие другие.

Функциональное описание:

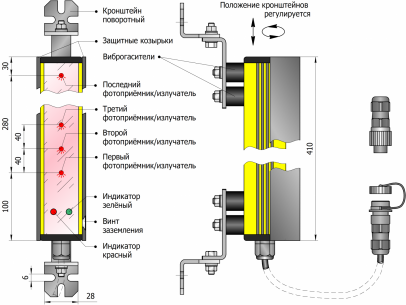

Фотобарьер состоит из двух частей - многолучевой приёмник и  многолучевой излучатель, каждый представляет из себя панель-стойку со встроенными оптическими элементами. Стойки фотобарьера устанавливаются напротив друг друга, таким образом, чтобы свет от излучателя попадал в панель приёмника. При появлении объекта между излучателем и приёмником происходит прерывание оптического потока, что приводит к срабатыванию встроенного коммутационного элемента.

Эксплуатация:
Оптические барьеры следует закреплять в любом положении, которое обеспечивает прямую оптическую видимость между излучателем и приёмником.

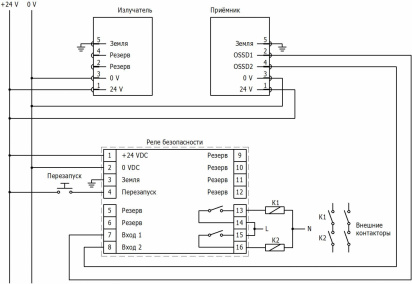

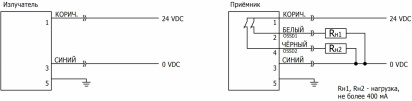

Электрическое подключение - строго в соответствии со схемой подключения, приведённой в паспорте на изделие при отключенном напряжении питания.

Выберите параметры фотобарьера
Количество лучей
Разрешение
Ширина барьера номинальная
Способ подключения
Температура эксплуатации фотобарьера



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ФОТОБАРЬЕРОВ
Защита от пыли стандартная
Наличие виброгасителей есть
Диапазон рабочих напряжений 10…30 В [DC]
Номинальное напряжение питания 24 В [DC]
Пульсации рабочих напряжений не более 10%
Падение напряжения на приемнике не более 2.5 В
Ток нагрузки не более 400 мА
Задержка срабатывания не более 0.1 с
Комплексная защита приемника есть
Индикация включения есть
Индикация питания есть
Степень защиты по ГОСТ 14254-96 IP54
Материал оптики стекло акриловое






BOREV02 оптический фотобарьер

Фотобарьер серии «BORE»  – электронное устройство промышленной безопасности, обеспечивающее ограничение доступа человека и посторонних предметов к представляющим опасность машинам, механизмам и их частям согласно нормам ГОСТ IEC 61496-1-2016.

   • Устройство относится к Типу 4(высший тип безопасности) надёжности согласно ГОСТ IEC 61496-1-2016.
   • Устройство соответствует наивысшим максимально достижимым требованиям к уровню безопасности SIL 3, SIL cl 3 и PL e согласно IEC 61508, IEC 62061 и ISO 13849-1 соответственно.
   • Устройство соответствует ТР ТС 004/2011 «О безопасности низковольтного оборудования».
   • Устройство соответствует ТР ТС 020/2011 «Электромагнитная совместимость технических средств».

Оптический барьер (завеса безопасности) применяется для контроля опасных зон на производственных площадках, где возможен случайный травмоопасный контакт человека с движущимися частями машин и механизмов, таких как:
•  прессы и штамповочные аппараты,
•  роботизированные манипуляторы,
• станки: токарные, фрезерные и другие,
• конвейеры, нории и транспортеры,
• автоматические упаковщики,
• аппараты для автоматизированной сварки,
• бурильное оборудованием и т.д.

Наибольшее распространение фотобарьеры получили в отраслях промышленности:
 -  машиностроение,
 -  металлургия,
 -  автопром,
 -  производство станков и оборудования,
 -  пищевое производство,
 -  химическая промышленность и многие другие.

Функциональное описание:

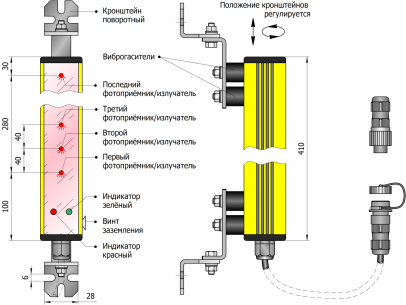

Фотобарьер состоит из двух частей - многолучевой приёмник и  многолучевой излучатель, каждый представляет из себя панель-стойку со встроенными оптическими элементами. Стойки фотобарьера устанавливаются напротив друг друга, таким образом, чтобы свет от излучателя попадал в панель приёмника. При появлении объекта между излучателем и приёмником происходит прерывание оптического потока, что приводит к срабатыванию встроенного коммутационного элемента.

Эксплуатация:
Оптические барьеры следует закреплять в любом положении, которое обеспечивает прямую оптическую видимость между излучателем и приёмником.
Электрическое подключение - строго в соответствии со схемой подключения, приведённой в паспорте на изделие при отключенном напряжении питания.

Выберите параметры фотобарьера
Количество лучей
Разрешение
Ширина барьера номинальная
Способ подключения
Температура эксплуатации фотобарьера



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ФОТОБАРЬЕРОВ
Защита от пыли усиленная
Наличие виброгасителей есть
Диапазон рабочих напряжений 10…30 В [DC]
Номинальное напряжение питания 24 В [DC]
Пульсации рабочих напряжений не более 10%
Падение напряжения на приемнике не более 2.5 В
Ток нагрузки не более 400 мА
Задержка срабатывания не более 0.1 с
Комплексная защита приемника есть
Индикация включения есть
Индикация питания есть
Степень защиты по ГОСТ 14254-96 IP54
Материал оптики стекло акриловое
